我们通常把可以将汽车整车线束分成：前舱线束总成、发动机线束总成、变速箱线束总成、仪表线束总成、室内线束总成、门线束总成（四门不同）、顶棚线束总成、后行李箱线束总成、电瓶正负极线束总成、安全气囊线束总成等几个部分。但是，线束的划分和整车的结构和装配工艺有很大的关系，具体车型为达到结构简单、拆装方便，会在线束中尽量采用模块化设计，减少回路，不会拘泥于这些分类。
前舱线束总成

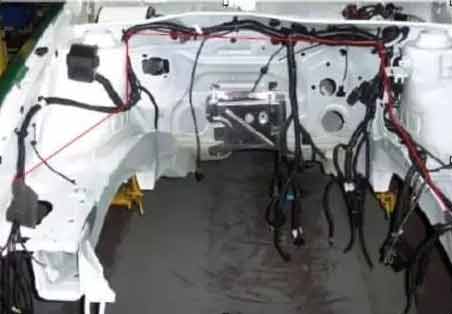

前舱线束所处的环境最为恶劣，零部件众多，空间相对狭小，所以在布置前舱线束的时候，要充分考虑防水、隔热、震动等因素，做好线束的保护和固定。
前舱主要的电器件：有动力总成及其附件部分（目前也有较少车型发动机后置的），ABS系统，灯具，雨刮洗涤系统，电源系统，中央电器盒（也有部分车型置于室内）及其他一些电器件。

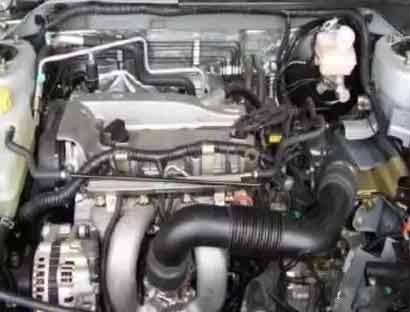

动力总成线束
动力总成线束也是位于前舱内，包含发动机线束和变速箱线束。
动力总成上传感器和执行器众多，要充分考虑这些传感器的位置关系，利用动力总成上的固定点或者利用其上的固定点设计支架来固定线束。并注意防水、隔热、散热和震动。
动力总成的电器件主要是其上的传感器和执行器，包括曲轴位置传感器、相位传感器、车速传感器、爆震传感器、水温传感器、油温传感器、电子节气门、怠速控制阀、碳罐电磁阀、点火线圈、喷油嘴、EGR、CBR、涡流控制阀、高压油泵、压力温度传感器、增压压力传感器、位置开关、倒车开关等，在自动变速箱上，常会将集成多个传感器的接口。
仪表板线束总成
仪表台集中全车大部分的操作开关和显示装置，聚集了多个控制单元，同时，线束对接的部分也往往设计在仪表台的两侧，所以，仪表台线束是整车最为复杂的线束之一。
在仪表台中，主要有以下的电器件：HVAC、音响系统、安全气囊、仪表电器盒、BCM、ECU、TCU、制动开关，电子油门踏板、离合器开关、点烟器、备用电源及各种开关件（如组合开关、报警开关等）。
室内线束总成
室内(地板)线束是全车最长最大的线束，它贯穿整个车身，是在整车的设计中首先要考虑布置的线束。他所牵涉到车身问题最多，所需要考虑的过孔问题也最多。
室内线束的电器件相对较少，如电动座椅及加热，电子油泵、安全带开关、后轮速传感器、转角传感器等，但位置也相对分散。
门线束总成

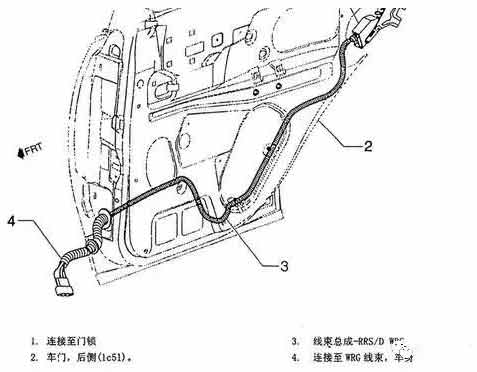

门线束（四门不同）相对较小，考虑的问题也相对较少，主要是车门的运动机构、车门橡胶件及固定。
门线束的主要电器件为，玻璃升降开关及电机，电动后视镜，喇叭，门锁，闭锁器，门槛灯，侧转向灯，儿童安全开关等。
其它线束
除以上的线束以外，整车上仍有一些较小的其他的线束，如电瓶正负极线束，后除霜正负极线束，顶棚线束，安全气囊线束，后盖线束等。
这些较小的线束通常有下列的电器件：蓄电池、安全气囊、后除霜、牌照灯、顶灯、天窗、行李箱开关等。
电瓶正负极线束总成：电瓶正负极线束连接的蓄电池、启动机、发电机和地，其上通过的电流最大，可以超过几百安培，同时线跨越车身和发动机。需要考虑大电流、防震和防磨损。
顶棚线束总成：其主要连接的电器件为顶灯，天窗，化装镜灯等一些电器件。需要考虑过孔和固定。
安全气囊线束总成：其主要连接的电器件安全气囊，主要考虑连接的可靠性，如端子镀金。
后行李箱线束总成：主要连接是牌照灯，后门闭锁器等一些电器件。需要考虑后盖的运动。
整车基本的线束名称
序号 线束名称 线束名英文对照
1 前舱线束总成 W/H A-FRONT
2 前保险杠线束总成 W/H A-FRONT BUMPPER
3 仪表板线束总成 W/ H A-I/P
4 电瓶负极线束总成 W/H A-BATTERY GROUND
5 室内地板线束总成 W/ H A-FLOOR
6 自动变速箱线束总成 W/H A-TCU
7 左前门线束总成 W/H A-FRONT DOOR, DRV
8 右前门线束总成 W/H A-FRONT DOOR, PAS
9 后门线束总成 W/H A-REAR DOOR
10 电瓶正极线束总成 W/H A-BATTERY POSITIVE
11 行李箱线束总成 W/H A-TRUNK
12 尾灯线束总成 W/ H A-REAR LAMP
13 油泵线束总成 W/H A-FUEL PUMP
14 点烟器线束总成 W/H A-CIGAR LIGHTER
15 后背门线束总成 W/H A – TAIL DOOR
16 冷却风扇线束总成 W/H A – COOLING FAN
17 发动机电喷线束总成 W/H A – ENGINE MANEGEMENT
18 ABS线束总成 W/ H A-ABS
19 电瓶线束总成(用于只有一条电瓶线)W/ H A-BATTERY
20 前档水槽线束总成 B12-3724220
21 左地板线束总成 W/ H A-FLOOR, LH
22 右地板线束总成 W/ H A-FLOOR, RH
23 后地板线束总成 W/ H A-FLOOR, REAR
24 左前舱线束总成 W/ H A-FRONT, LH
25 右前舱线束总成 W/ H A-FRONT, RH
26 安全气囊线束总成 WIRING HARNESS A-AIR BAG
27 后保险杠线束总成 W/HARNESS A-REAR BUMPPER
28 胎压检测线束总成 W/ H A-TPMS
29 顶蓬线束总成 W/ H A-ROOF
30 搭铁线束总成 W/ H A-GROUND
31 前左轮速传感器线束总成 W/H A-FFRONT WHEEL SENSOR, LH
32 前右轮速传感器线束总成 W/H A-FFRONT WHEEL SENSOR, RH
33 后左轮速传感器线束总成 W/H A-REAR WHEEL SENSOR, LH
34 后右轮速传感器线束总成 W/H A-REAR WHEEL SENSOR, RH
35 左后门线束总成 W/H A-REAR DOOR, LH
36 右后门线束总成 W/H A-REAR DOOR, RH
37 除霜正极线束总成 W/H A-DEFROST POSITIVE
38 除霜负极线束总成 W/H A-DEFROST GROUND
39 前左制动蹄片线束总成 W/H A-FRONT EBV, LH
40 前右制动蹄片线束总成 W/H A-FRONT EBV, RH
41 后左制动蹄片线束总成 W/H A-REAR EBV, LH
42 后右制动蹄片线束总成 W/H A-REAR EBV, RH
43 空调线束总成 W/H A-AC
44 天线线束总成 W/ H A-ANTENNA
45 后背门转接线束总成
46 衣帽架线束总成
