1.一般压接后技术要求(无特殊规定)

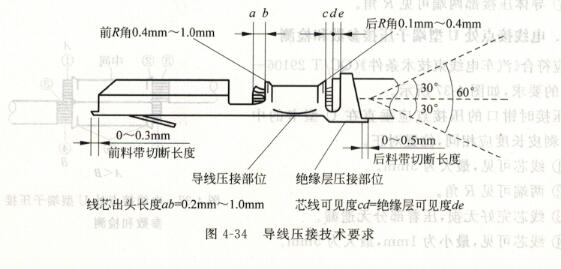

般压接后技术要求(无特殊规定)如图4-34所示,具体内容如下：

(1)端子压接后的线芯出头长度最佳状态ab为0.2m~1.0m。

(2)前料带切断长度为0~0.3mm。

(3)后料带切断长度为0~0.5mm。

(4)前后R角的半径为0.4m~1.0m,或至少有一个后R角半径为0.4m-0.6mm。

(5)压接高度和宽度的符合工艺要求。

(6)拉脱力符合工艺要求。

(7)压接类型符合工艺要求。

(8)绝缘层压接部位经不少于3个循环的弯折试验后,线皮的最佳状态是cd=de,ce间仍可见绝缘层。

2.绝缘压接区及防水栓部位的压接和检测

绝缘压接区及防水栓部位的压接要求和检测应符合《汽车电线束技术条件》(QC/T9106-2014)的要求：

①防水栓完好无损。

②最佳状态为线皮可见,至少线皮和防水栓边缘平齐。

③防水栓可见。

④线芯可见。

⑤防水栓经过至少3个弯折循环后未脱出。

⑥线芯出头的范围是0.2mm~1.0mm。

⑦导体压接部两端可见R角。

3.电线接点处U型端子压接参数和检测

应符合《汽车电线束技术条件》(QC/T291062014)的要求。压接时钳口的压接点应垂直在U型卡的中间,且剥皮长度应相同,位置对正。

①线芯可见,最大为3mm。

②两端可见R角。

③线芯完好无损,压着部分无遗漏。

④线芯可见,最小为1mm,最大为5mm。
