汽车线束端子与电线导体压接处和压接接点处横断面的要求：

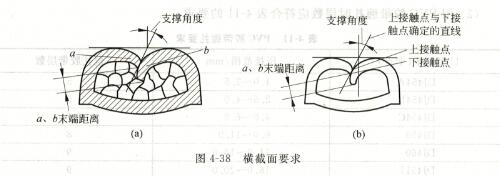

(1)如图4-38所示,导体中所有单线的断面应呈不规则多边形,端子压接部位应包住全部导体。端子压接的卷曲部分a、b必须相接,支撑角度最大不应超过30°,且a、b末端距离不大于端子压接部位的材料厚度S的0.75倍,材料厚度S取端子图纸规定值或符合图纸要求的标准样件测量值。

 (2)汽车线束端子压接卷曲部分的a、b端部不能触到端子内壁,距底部c的距离d不小于端子压接部位材料厚度S的0.5倍,材料厚度S取端子图纸规定值或符合图纸要求的标准样件测量值。

(3)横断面底部两侧的毛刺高e应不超过端子材料的厚度S,毛刺宽度∫应不超过端子材料厚度S的0.5倍,材料厚度S取端子图纸规定值或符合图纸要求的标准样件测量值。横断面上端子压接部位不应出现裂纹。

(4)汽车线束端子压接后底板厚度g不应小于端子材料厚度S的0.5倍,材料厚度S取端子图纸规定值或符合图纸要求的标准样件测量值。
